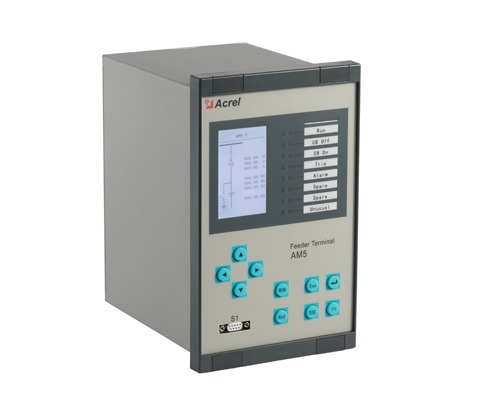

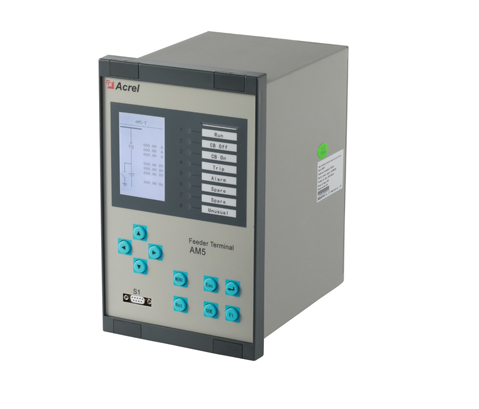

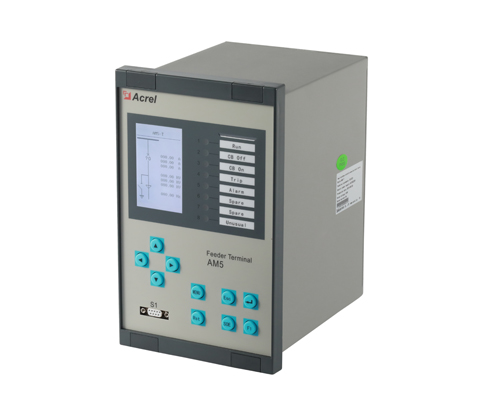

AM系列微機保護測控裝置
功能：
AM系列微機保護測控裝置集保護、測量、控制于一體，適用于35kV及以下電壓等級的用戶終端變電站（所），可實現用戶變電站的保護和測控。
應用范圍：
應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
訂貨范例：
具體型號：AM5-T 512112
技術要求：10kv變壓器保護；電流輸入5A；零序電流輸入1A；操作電源DC220V；帶防跳盒；不帶GPS對時功能。
通訊協議：RS485接口 Modbus/RTU協議或103規約可設置
輔助電源：DC 220V

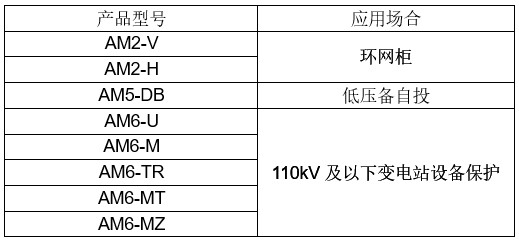

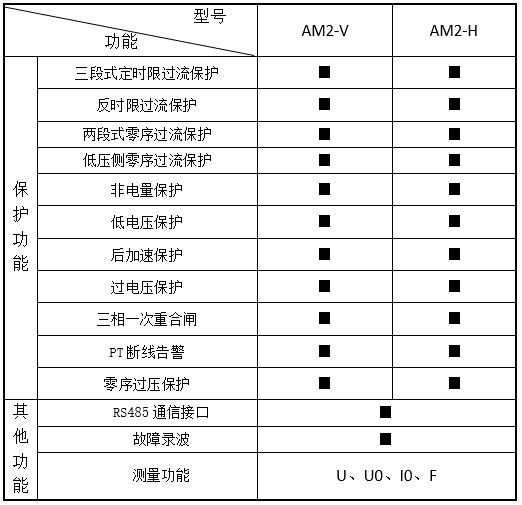

AM2功能配置
AM2SE功能配置

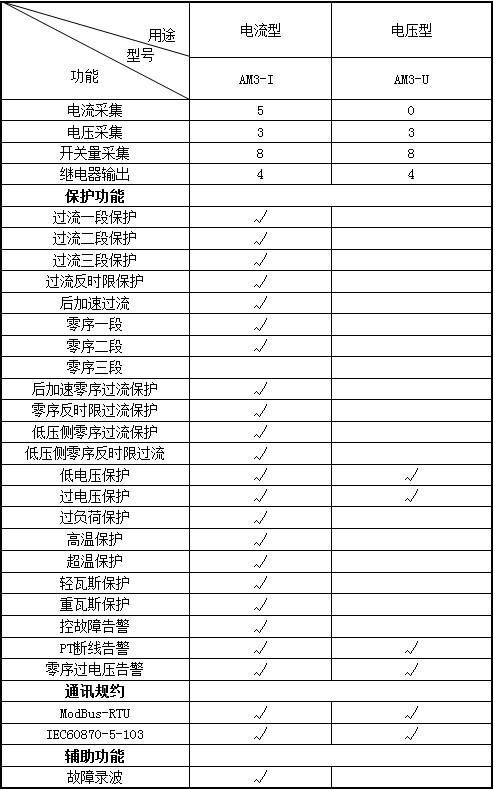

AM3功能配置
AM3SE功能配置
AM4功能配置

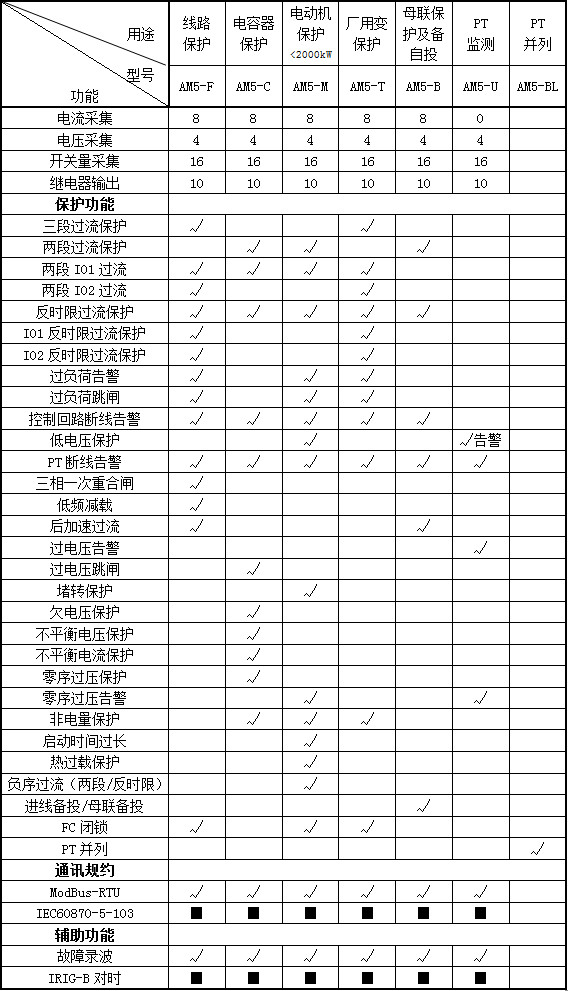

AM5功能配置

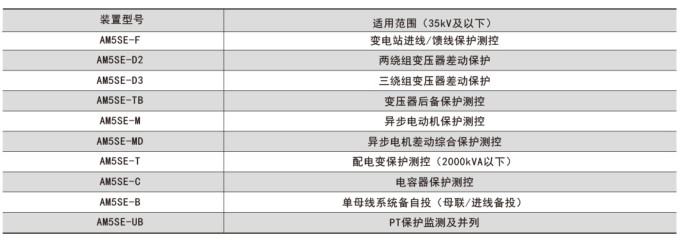

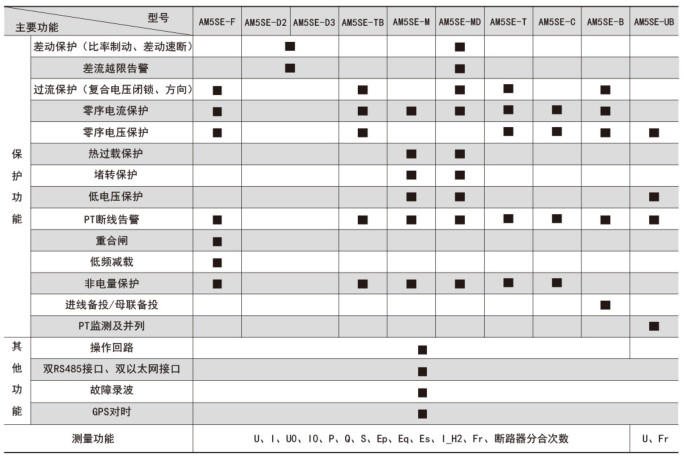

AM5SE功能配置
AM6功能配置
注：√表示具備此功能，■表示可選功能， 空白表示無此功能。

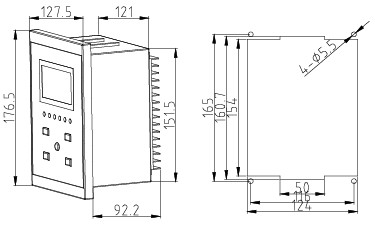

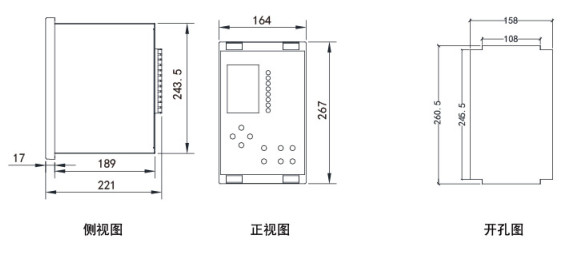

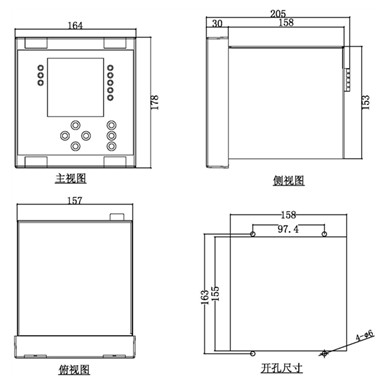

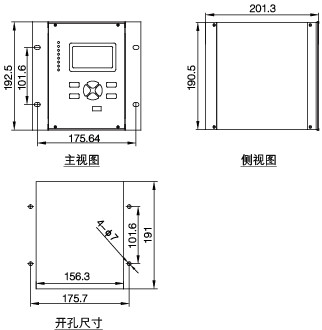

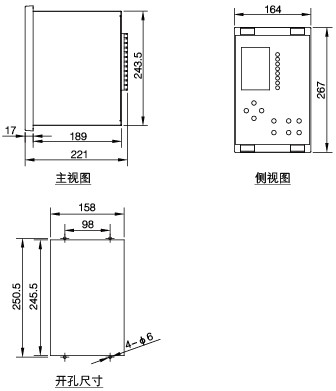

外形尺寸
AM2SE
AM3SE
AM4
AM5
AM5SE
接線方式
AM2SE
AM3SE
AM4
AM5
安裝示意
AM2SE
AM3SE
AM4
AM5
現場安裝圖
AM2SE系列微機保護裝置
AM3SE系列微機保護裝置
AM4系列微機保護裝置
AM5系列微機保護裝置
AM5SE系列微機保護裝置
